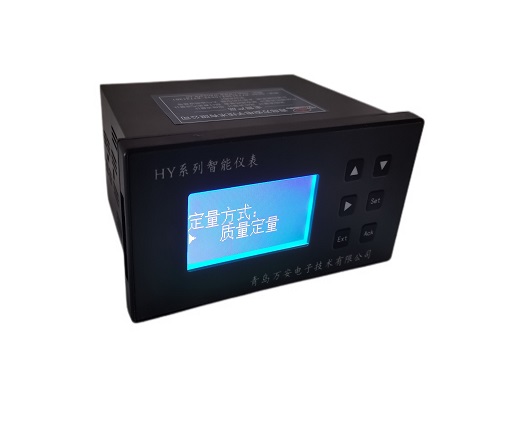

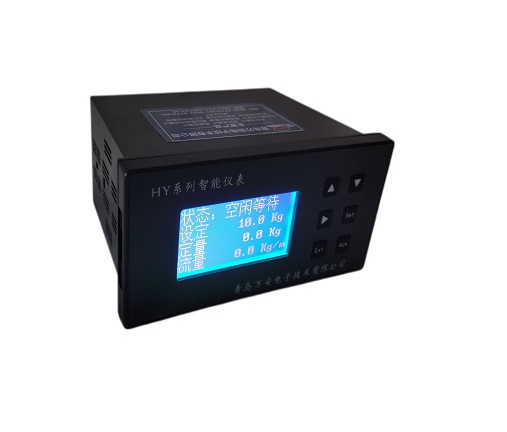

青島萬安HY系列流量定量控制儀與流量傳感器及控制流量通斷的執行機構（一般是電磁通斷閥）一起，組成完整的流量定量控制系統。

特點：

1、輸入信號分為頻率脈沖輸入型和流量變送信號輸入型。

2、流量傳感器發出的頻率脈沖信號(頻率脈沖輸入型)/流量傳感變送器輸出的4—20mA電流信號(流量變送信號輸入型)，根據已設定好的儀表系數/流量量程、介質密度等，實現流量的定量控制功能。

3、具有瞬時流量顯示、總量累積、當天總量累積、當月總量累積存儲及歷史記錄查詢等功能。

4、RS-485串行接口，上位機可通過Modbus_RTU協議與之通信。

青島萬安HY系列流量定量控制儀主要技術參數

 1、儀表輸入信號：

（1）流量脈沖信號： 頻  率：0~5KHz；占空比：35~65%；幅  值：3.5~24V

（2）流量變送器輸出信號：4—20mA

2、量程范圍 0--50000L/h（50m3/h）

3、控制輸出：1~2 路電磁繼電器觸點開關，容量220V/ 2A

4、定量方式：體積定量或質量定量。體積單位： 升；質量單位：千克。（也可按用戶要求設計定量單位，如 0.01Kg、0.01L等）

5、定量： 99999.9 Kg  (或L)

6、掉電數據保護功能

7、2000次定量記錄(按日期查詢)，1000天日總量(按月查詢)，42個月總量保存查詢(順序查詢)

8、通訊功能（可選） ：RS-485，ModBus RTU軟件協議

9、4~20mA輸出功能（可選）

10、外形尺寸：160x80x120 mm 開孔尺寸；；154x75 mm

11、儀表供電：180~265VAC，45~65Hz，(其他供電方式如DC24V可在訂貨時提出)

青島萬安HY系列流量定量控制儀通信協議

接口標準：RS--485

協    議：Modbus RTU：

設備地址：01~247

波 特 率：2400、4800、9600、19200、38400、115200

數 據 位：8

停 止 位：1、2

校    驗：無

密    度：40001            整型  3小數位

設    定：40002    無符號長整型  1小數位

定    量：40004    無符號長整型  1小數位

儀表量程：40006    無符號長整型  3小數位

流    量：40008    無符號長整型  1小數位

累積流量：40101    無符號長整型  1小數位

 定量按鈕：    00002

空閑按鈕：    00003

空閑狀態標志：00101

定量狀態標志：00102

暫停狀態標志：00103

完成狀態標志：00104
