定量控制是一種定量技術或者基于統計的技術。用于分析和辨識氣體或者液體流動過程中性能變化的原因，并使性能變化控制在可接受范圍內。性能變化指的是運行過程中響應時間、吞吐量等指標的變化。

定量控制系統不僅可以計量瞬時流量和累積總量，配合流量定量控制系統使用還可以自動進行酒精加料、放料的操作，只需要預先設定加料的量按啟動鍵就可以了，達到預設量，閥門和泵自動關閉。

定量控制方案

一、概述：通過循環提液泵與電磁閥門以及流量計的配合，實現不同液體不同比例定量添加到收集罐中，本系統采用以下方案：

定量控制儀+互鎖電路，方案節省成本，實現精準單一控制，周期短。

二、功能及現場要求：

2.1實現功能

1、能夠?qū)崿F(xiàn)單獨定量添加（一個流量計管轄一個添加通道）；

2、能夠?qū)崿F(xiàn)數據保存，歷時數據查詢；

3、具備與第三方通信能力

2.2現場要求

1、現場必須保證液體滿管，建議管路呈凹型設計，并且流量計前后直管段符合安裝要求；

2、因?yàn)楣苈吩谑冀K滿管的時候，才能保證每次添加的計量精度，如果有條件可以增加旁路監測，在初始啟動或者空管時，通過泵先將管路打滿試劑，旁路檢測到試劑溢出則可確保試劑已經充滿管路。此時再計量添加，能夠提高添加精度且重復性高。

2.3現場線纜以及線槽自行準備

1、  流量計和電磁閥信號屏蔽線RVVP 3*1.5平方 ，數量依據現場。

2、流量計，配套國標法蘭螺栓，耐壓1.6Mpa，數量依據現場

3、電磁閥，配套國標法蘭螺栓，耐壓1.6Mpa，數量依據現場

4、泵，耐壓1.6Mpa，數量依據現場

三、工作原理：

現場通過按鈕選擇定量添加的通道，通過定量控制儀判斷當前流量是否達到設定流量，及時切斷或者切換水泵與電磁閥門；從而實現高精度的單路流量控制，具備數據查詢功能。

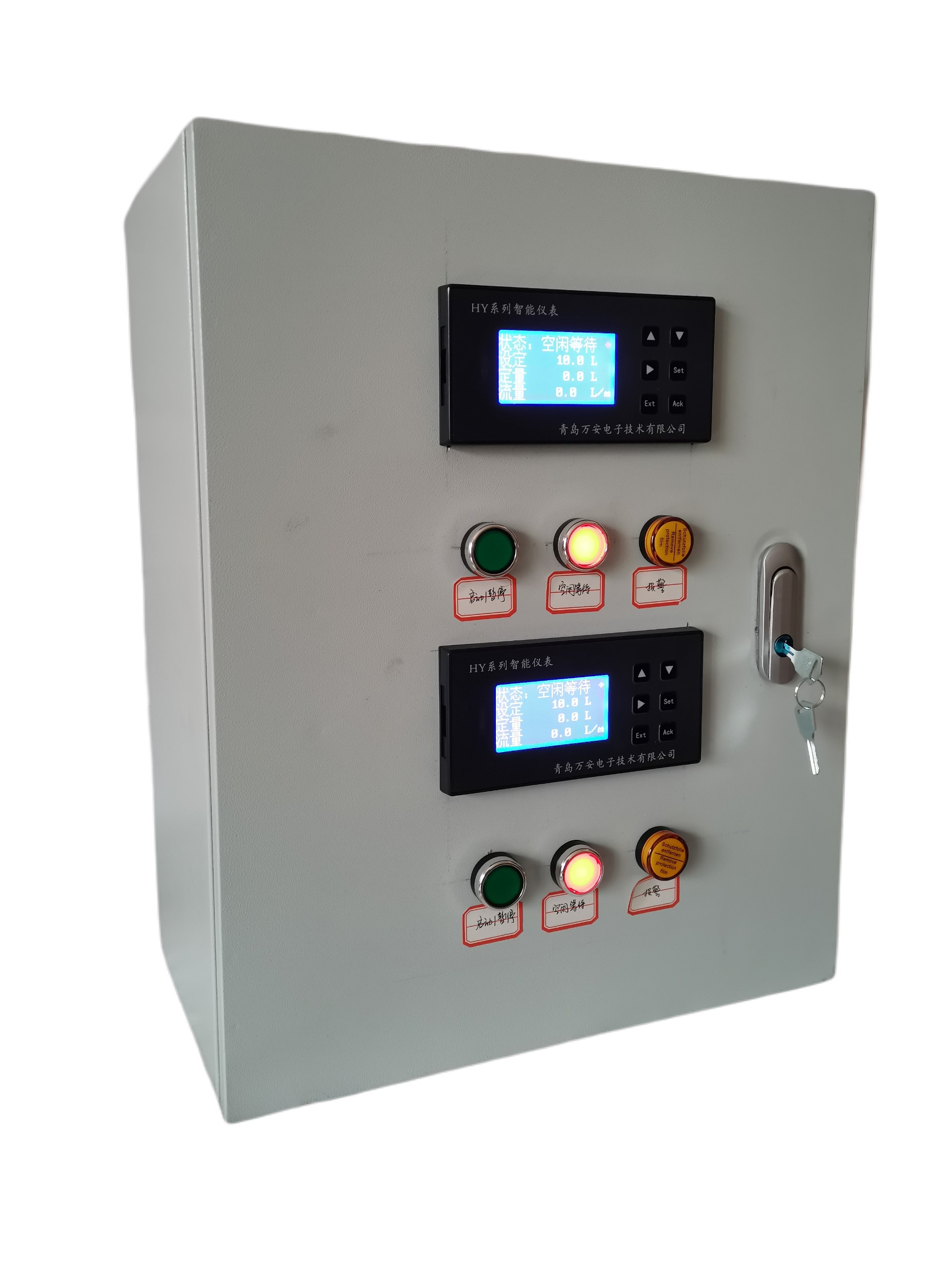

四、示意圖如下：

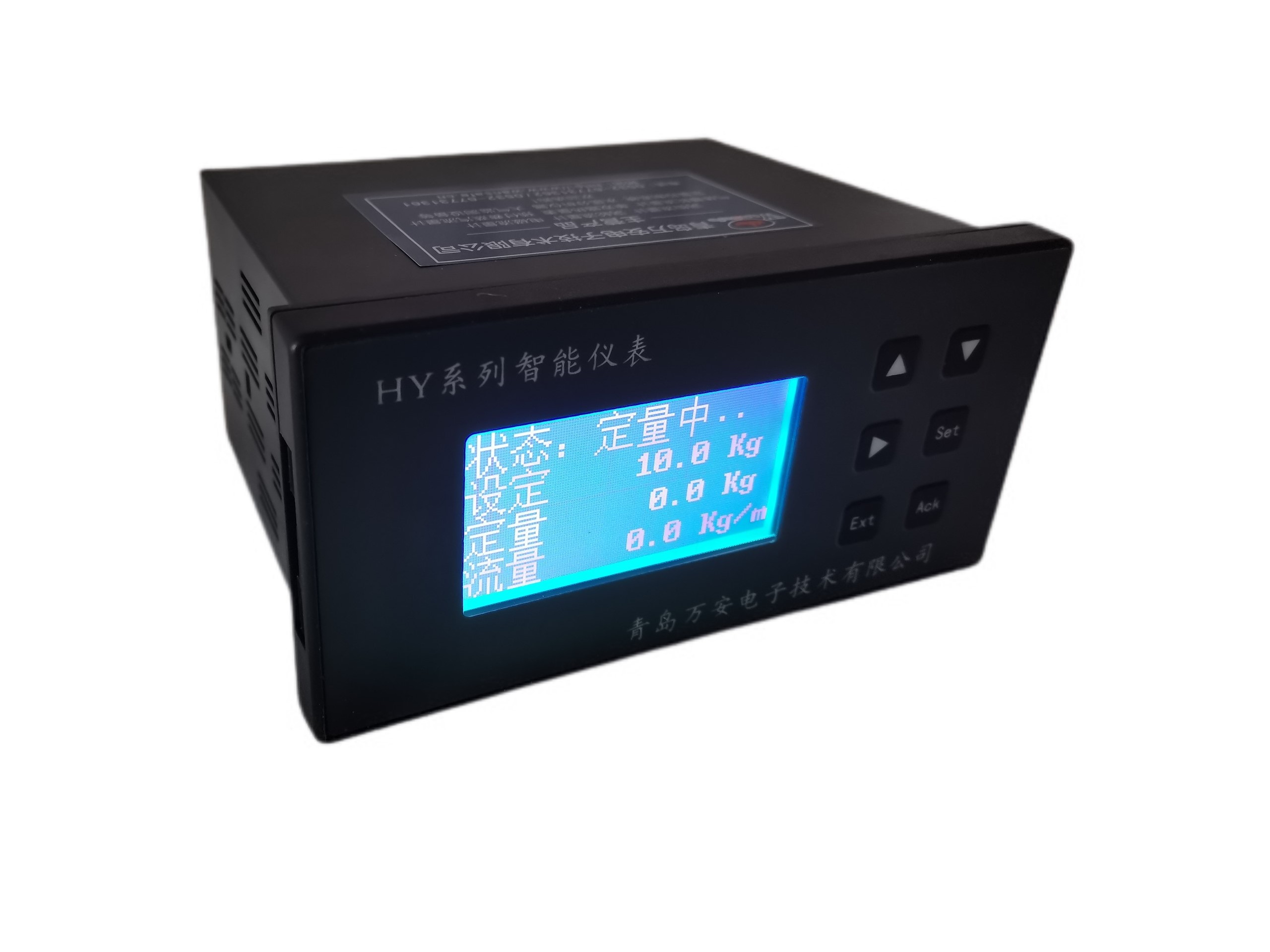

青島萬安HY系列流量定量控制儀與流量傳感器及控制流量通斷的執行機構（一般是電磁通斷閥）一起，組成完整的流量定量控制系統。

定量控制特點：

1、輸入信號分為頻率脈沖輸入型和流量變送信號輸入型。

2、流量傳感器發出的頻率脈沖信號(頻率脈沖輸入型)/流量傳感變送器輸出的4—20mA電流信號(流量變送信號輸入型)，根據已設定好的儀表系數/流量量程、介質密度等，實現流量的定量控制功能。

3、具有瞬時流量顯示、總量累積、當天總量累積、當月總量累積存儲及歷史記錄查詢等功能。

4、RS-485串行接口，上位機可通過Modbus_RTU協議與之通信。

青島萬安HY系列流量定量控制儀主要技術參數

 1、儀表輸入信號：

（1）流量脈沖信號： 頻  率：0~5KHz；占空比：35~65%；幅  值：3.5~24V

（2）流量變送器輸出信號：4—20mA

2、量程范圍 0--50000L/h（50m3/h）

3、控制輸出：1~2 路電磁繼電器觸點開關，容量220V/ 2A

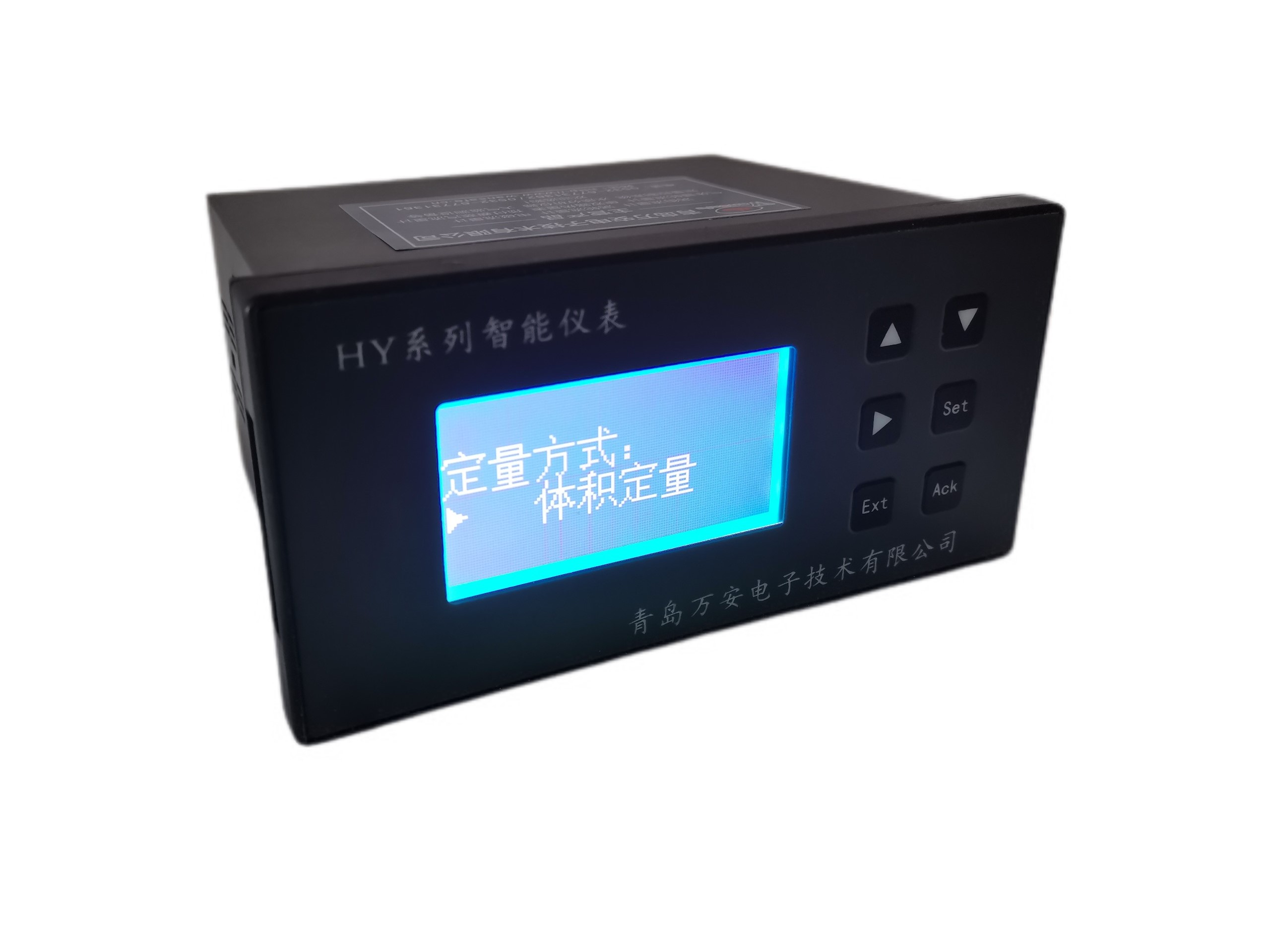

4、定量方式：體積定量或質量定量。體積單位： 升；質量單位：千克。（也可按用戶要求設計定量單位，如 0.01Kg、0.01L等）

5、定量： 99999.9 Kg  (或L)

6、掉電數據保護功能

7、2000次定量記錄(按日期查詢)，1000天日總量(按月查詢)，42個月總量保存查詢(順序查詢)

8、通訊功能（可選） ：RS-485，ModBus RTU軟件協議

9、4~20mA輸出功能（可選）

10、外形尺寸：160x80x120 mm 開孔尺寸；；154x75 mm

11、儀表供電：180~265VAC，45~65Hz，(其他供電方式如DC24V可在訂貨時提出)

青島萬安HY系列流量定量控制儀通信協議

接口標準：RS--485

協    議：Modbus RTU：

設備地址：01~247

波 特 率：2400、4800、9600、19200、38400、115200

數 據 位：8

停 止 位：1、2

校    驗：無

密    度：40001            整型  3小數位

設    定：40002    無符號長整型  1小數位

定    量：40004    無符號長整型  1小數位

儀表量程：40006    無符號長整型  3小數位

流    量：40008    無符號長整型  1小數位

累積流量：40101    無符號長整型  1小數位

 定量按鈕：    00002

空閑按鈕：    00003

空閑狀態標志：00101

定量狀態標志：00102

暫停狀態標志：00103

完成狀態標志：00104
